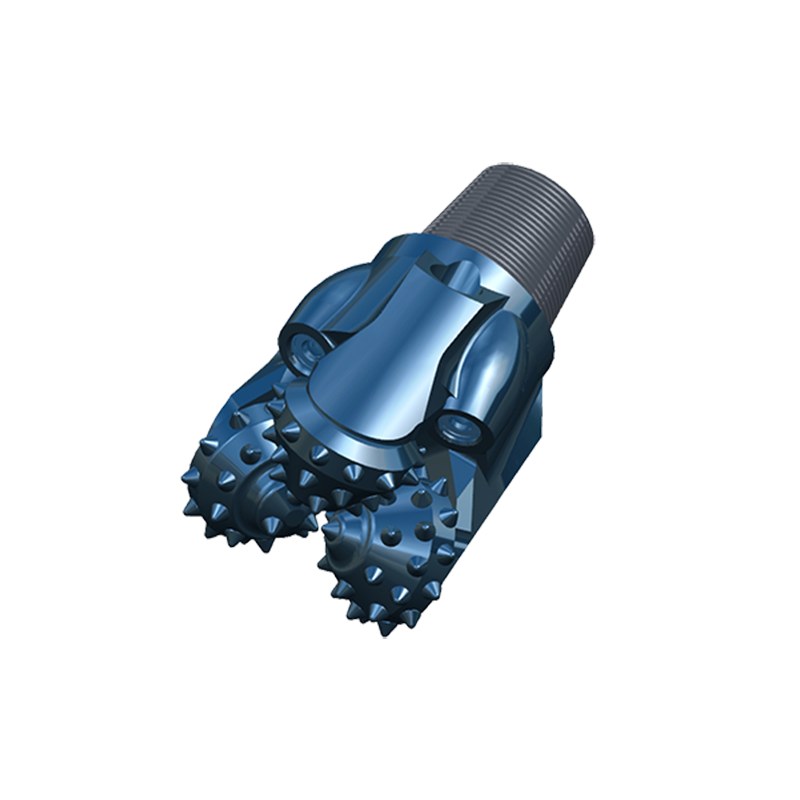

Вставные зубья для трехзубчатой роторной буровой коронки

Подробнее о продукте 1.Обзор Шарошечные буровые головки – это широко используемые буровые инструменты. В процессе работы шарошечные буровые головки чередуют контакт режущих зубьев с забоем, что снижает момент разрушения горных пород, уменьшает площадь контакта зубьев с забоем, увелич...

Отправить заявку

Описание

маркер

Подробнее о продукте

1.Обзор

Шарошечные буровые головки – это широко используемые буровые инструменты. В процессе работы шарошечные буровые головки чередуют контакт режущих зубьев с забоем, что снижает момент разрушения горных пород, уменьшает площадь контакта зубьев с забоем, увеличивает давление на породу и облегчает внедрение в слой. Общая длина рабочей кромки велика, что относительно снижает износ. Шарошечные буровые головки могут эффективно работать в различных породах от мягких до твердых.

2.Структурные характеристики

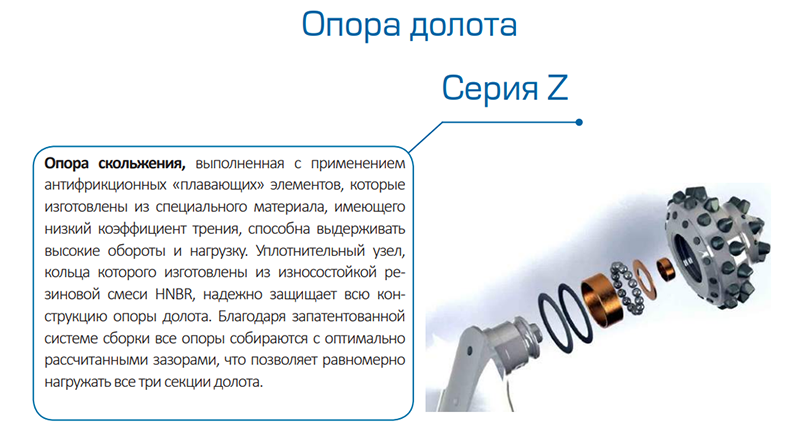

Шарошечные буровые головки с вмонтированными зубьями оснащены маслозаполненными герметичными скользящими или катящимися подшипниками, трехзубыми форсунками и оптимизированным дизайном. Расположение зубьев продумано, для различных типов горных пород разработаны различные формы и высота зубьев. Головка обладает хорошими характеристиками сохранения диаметра. Система подшипников оснащена вставками из износостойкого сплава и покрыта серебром. Изготовление головки высокоточное, что повышает ее сопротивление заклиниванию, увеличивает нагрузочную способность и срок службы. Широко используется для разработки нефтегазовых месторождений и геологических разведок, обеспечивая высокую эффективность бурения.

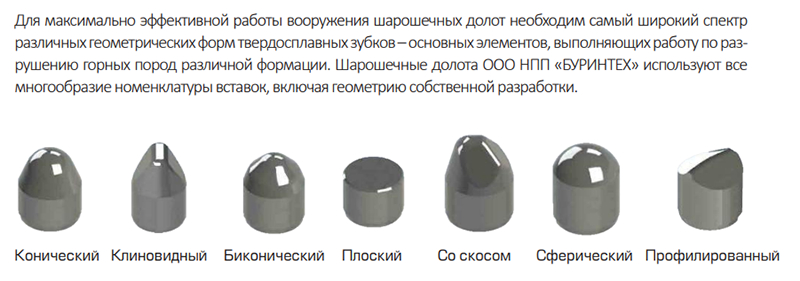

Шарошечные буровые головки с вмонтированными зубьями используют высокопрочные твердые сплавы для зубьев, оптимизированное количество зубьев, их расположение, высоту оголенных зубьев и форму зубьев из сплава, что позволяет максимально эффективно использовать режущие способности буровой головки.

3.Рекомендуемые параметры сверления

Применимые слои	Тип бура	Давление на бур	Обороты (об/мин)
Очень мягкие: иллистые сланцы, глина, плохо скрепленный песок, соль и т.д.	437	0,4-0,7	100-50
Мягкие слои с низкой прочностью на сжатие и высокой проходимостью для бурения, такие как сланцы, глина, песчаник, мягкий известняк и т.д.	515	0,25-0,7	140-80
Мягкие слои с низкой прочностью на сжатие и высокой проходимостью для бурения, такие как сланцы, глина, песчаник, мягкий известняк и т.д.	517	0,35-0,9	100-50
Мягкие слои с низкой прочностью на сжатие, средней жесткости, с твердыми абразивными прослойками, такие как твердые сланцы, твердый гипс, мягкий известняк, песчаник, белосерый доломит с включениями и т.д.	537	0,5-0,9	180-40
Слои средней жесткости с высокой прочностью на сжатие, такие как твердые сланцы, известняк, песчаник и т.д.	617	0,5-1,0	80-40
Слои с твердыми абразивными прослойками, такие как твердые сланцы, твердый гипс, мягкий известняк, доломит и т.д.	637	0,55-1,05	70-30

Примечание: Рекомендуемые диапазоны давления и оборотов не могут использоваться одновременно на максимальных значениях.

4.Основные модели

Диаметр сверла		Тип бура
Дюйм	Миллиметры	Тип бура
3 3/8	85,7	GY537
3 7/8	98,4	GY537
4 9/16	115,9	GY437
4 5/8	117,5	GY437、GY537
5 1/8	130,2	GY537
5 1/4	133,4	GY537
5 1/2	139,7	GY537
5 5/8	142,9	GY537、GY637
5 3/4	146,1	GY537、GY637
5 7/8	149,2	GY517
6	152,4	GY537、GY617、GY637、GY737
6 1/8	155,6	GY517
6 1/2	165,1	GY547、GY637
7 1/2	190,5	GY547
7 5/8	193,7	GY537
7 7/8	200,0	GY517、GY617、GY647
8 3/8	212,7	GY517
8 1/2	215,9	GY437、GY517、GY537、GY617、GY637
8 5/8	219,1	GY617
8 3/4	222,3	GY437、GY517、GY537、GY637
9	228,6	GY537、GY637
9 1/2	241,3	GY437、GY517、GY537、GY637
9 5/8	244,5	GY537、GY617
9 3/4	247,7	GY437
9 7/8	250,8	GY437、GY517、GY537、GY617、GY637
10 5/8	269,9	GY437、GY537、GY637
11	279,4	GY617
11 5/8	295,3	GY437、GY517、GY537
12 3/8	314,3	GY517
12 1/4	311,2	GY437、GY517、GY537、GY637
12 3/4	323,9	GY537
13 1/8	333,4	GY537
13 5/8	346,1	GY517、GY537、GY617、GY637
13 3/4	349,3	GY417、GY637
14 1/4	368,3	GY537
14 3/4	374,7	GY515、GY517、GY537
15	381,0	GY515
15 1/2	393,7	GY435、GY545、GY637
16	406,4	GY435、GY515、GY617、GY637
17 1/2	444,5	GY515、GY517、GY537、GY637
18 1/2	469,9	GY537
20	508,0	GY535
23	584,2	GY435、GY515
26	660,4	GY515
