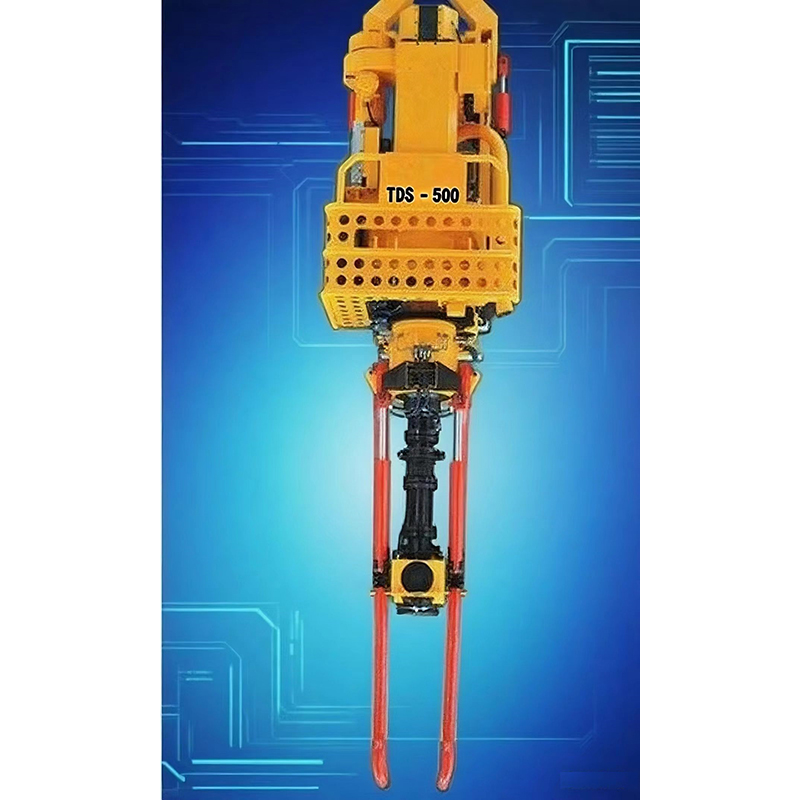

JITDS-500

Подробнее о продукте Технические параметры JITDS-500 Пункт Метрический Британский Номи. нагрузка 4,500 kN，API-8C 500 ton，API-8C Тип TDS-500 TDS-500 Мощность двигателя 900 kW 1200 HP Непрерывный крутящий момент (<120 об/мин) 70kN.m 51660 ft.lbf Макс. крутящий момен...

Отправить заявку

Описание

маркер

Подробнее о продукте

Технические параметры JITDS-500
Пункт	Метрический	Британский
Номи. нагрузка	4,500 kN，API-8C	500 ton，API-8C
Тип	TDS-500	TDS-500
Мощность двигателя	900 kW	1200 HP
Непрерывный крутящий момент (<120 об/мин)	70kN.m	51660 ft.lbf
Макс. крутящий момент бурения	82.5 kN.m	60885 ft.lbf
Крутящий момент при срыве	70kN.m	51660 ft.lbf
Макс. крутящий момент развинчивания	100 kN.m	73800 ft.lbf
Тормозной крутящий момент	70 kN.m	51660 ft.lbf
Номи. циклическое давление	52 Mpa	7500 psi
Внутренний диаметр центрального канала шпинделя	76 mm	3 inch
Напряжение питания	600 VAC（+5%，-10%），50 Hz，3phase
Диапазон бурильных колонн	3-1/2" ～ 5-1/2"
Размеры	（Д）L5800 mm ×（Ш）W1700mm ×（В）H1710mm
Вес устройства	Корпус -13.7t，Рельс -12.1t，ЧРП-6t

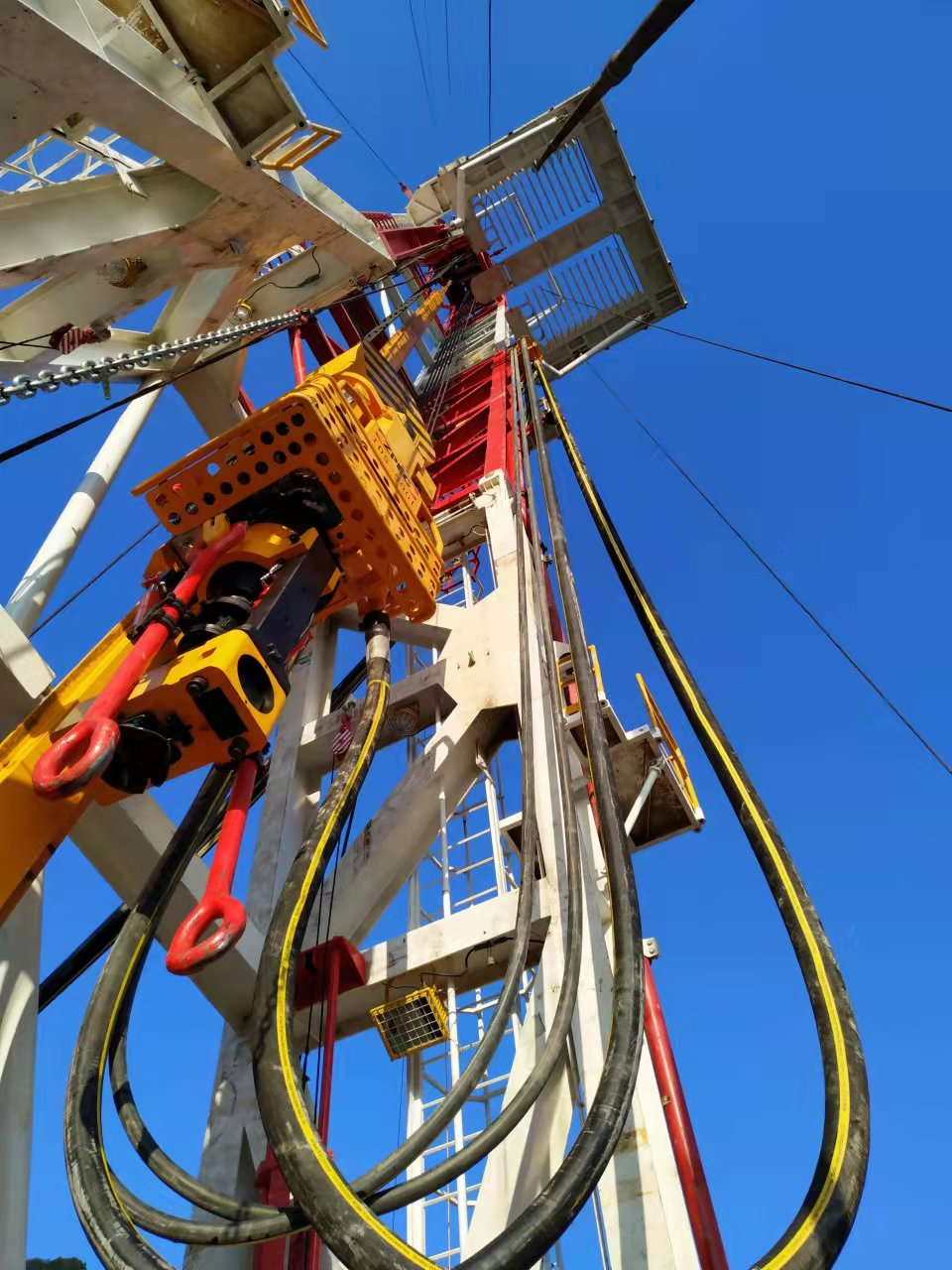

СВП

Система верхнего привода серии JITDS - это высокотехнологичный продукт, произведенный по праву интеллектуальной собственности JITBIT, интегрированный с механической, электрической и гидравлической подсистемой.Продукт полностью соответствует эксплуатационным требованиям пользователя в процессе бурения, и разработан и изготовлен в соответствии с высокими стандартами и обладает следующими характеристиками: надежная работа, новая структура, отличное свойство, удобное обслуживание, доступный для работы при низких температурах. Конструкция несущих компонентов соответствует требованиям API 8C PSL SR2, которая полностью отвечает требованиям бурения на месте и является важным буровым оборудованием для глубоких скважин, разветвленных скважин иконструкции горизонтальных скважинных в сложных геологических условиях.

Характеристики

●Используют переднюю установку электродвигателя переменного тока с частотным регулированием высокой мощностью. С особенной конструкцией зацепления и высокоскоростным интерфейсом коробки передачи, быстро установить.

●Коробка передач и несущие узлы используют превосходную легированную сталь, что соответствует требованием к низкой температуре API 8CPSLSR2.

●Придерживающий ключ, который проводится двойным цилиндром, имеет равномерную поверхность зажима и большой диапазон зажима буровых инструментов. Свинчивания/развинчивания просто и надежено.

●Элеватор принимает короткое треугольное подъемное кольцо поддержкии и прямое подъемное кольцо в комбинации. Сбалансированная система интегрированная на подъемном кольце. Сила на подъемное кольцо уменьшается. Сила на штырь без осевой составляющей.

●IBOP превентор использует двойной привод механизма реечной передачи шестерня, равномерное усилие, надежное исполнение действия, специальные технологии для обработкиклиньянизкого крутящего момента трения, значительно увеличивает срок службы

●Независимая сбалансированная система, корпус верхнего привода отдельно достигает функции отскакивания и отвинчивания.

●Главный двигатель в прямом и обратном вращении без аксиальной нагрузки. Подшипник двигателя используется долгосрочно и надежно.

●VFD верхнего привода оснащен буровой системой для управления скоростью вращения и крутящим моментом и опознаванием мягкогокрутящего момента, входит в систему управления верхнего привода.

●Гидровлическая система интегрирована в корпусе верхнего привода, уменьшает процент загрязнения и улучшает надежность.
